FNIRSI 1013D

Podrobný popis

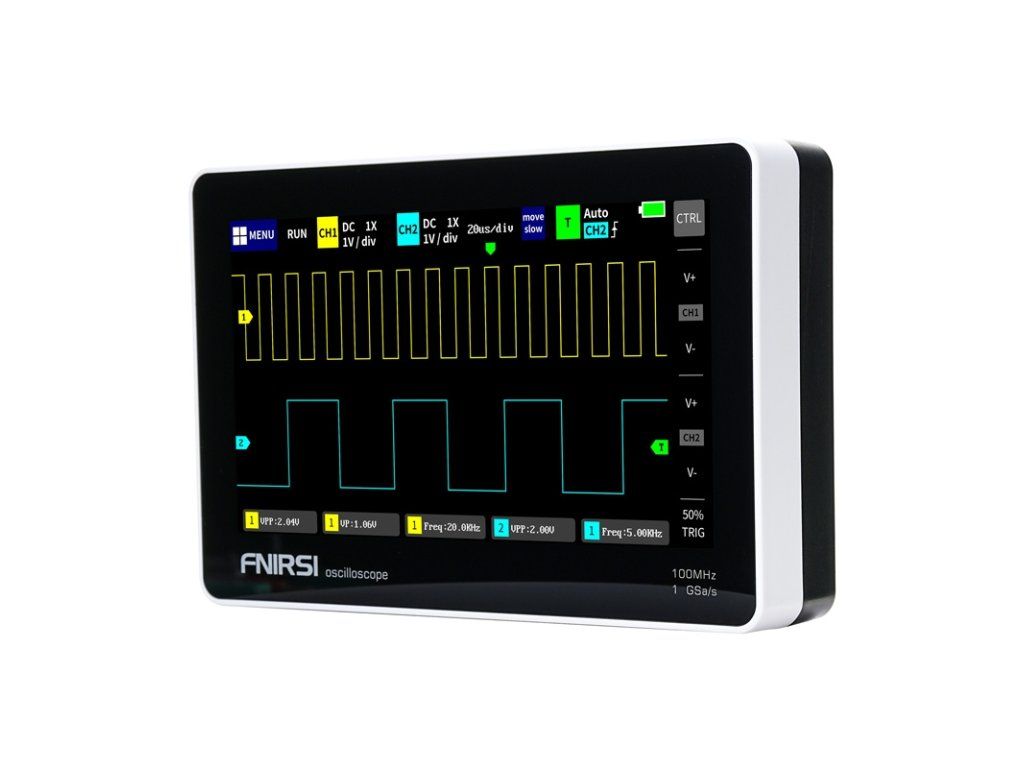

FNIRSI 1013D 7" přenosný tabletový osciloskop
Přenosný osciloskop FNIRSI 1013D se 7" dotykovým displejem, 2 měřicími kanály, šířkou pásma 100 MHz a vzorkovací frekvencí 1 GSa/s umožňuje přesnou analýzu signálů v servisu, dílně a při návrhu elektronických zařízení. Přístroj je vybaven snadno čitelnou obrazovkou TFT s rozlišením 800 × 480 bodů, automatickým nastavením signálu jedním tlačítkem a funkcí záznamu průběhu, což umožňuje pohodlné a rychlé měření kdekoli. Díky podpoře analogové a digitální analýzy signálu je vhodný pro servis zařízení a kutilské aplikace. Vestavěná lithiová baterie s kapacitou 6 000 mAh umožňuje přístroji pracovat přibližně 4 hodiny.

Cyfrowy oscyloskop z czarnym ekranem i kolorowym wykresem fal, z komunikatem potwierdzenia usunięcia na środku ekranu

Přehledný dotykový displej
Přístroj FNIRSI 1013D je vybaven 7palcovým displejem TFT LCD s rozlišením 800 × 480, který poskytuje vysoký jas, kontrast a přesnou reprodukci průběhů. Dotykové ovládání obrazovky umožňuje rychlé přibližování, posouvání a změnu parametrů měření, což urychluje práci bez nutnosti použití fyzických tlačítek. Obrazovka je vyrobena kapacitní technologií, známou z moderních chytrých telefonů, která zajišťuje plynulý provoz a žádné prodlevy při změně nastavení. Funkce měření kurzorem umožňuje přesné odečítání amplitudy, periody a frekvence signálu bez nutnosti převodu jednotek z mřížky obrazovky, což je užitečné zejména u zkreslených signálů nebo obdélníkových průběhů se šumem.

Cyfrowy oscyloskop na szarym tle z wyświetlaczem pokazującym żółte i niebieskie przebiegi sygnałów.

Dva měřicí kanály
Přístroj je vybaven dvěma měřicími kanály se vstupní impedancí 1 M?, které umožňují analýzu dvou signálů současně, což usnadňuje porovnávání vstupu a výstupu zesilovacích obvodů, převodníků nebo analýzu signálu PWM. Díky tomu je rozsah aplikací mnohem širší než u jednokanálových modelů. Můžete také provádět analýzu Lissajousova vzoru v režimu XY, který umožňuje určit frekvenci, amplitudu a fázový posun mezi dvěma skupinami signálů.

Cyfrowy oscyloskop ustawiony pod kątem na szarym tle z kolorowym ekranem pokazującym przebiegi sygnałów.

Automatické nastavení signálu
Funkce automatického nastavení jedním tlačítkem umožňuje okamžité nastavení parametrů měření signálu bez nutnosti ruční kalibrace. Díky tomu dokáže přístroj FNIRSI 1013D upravit nastavení pro signál 1 Vpp během 1 sekundy, což šetří čas a zvyšuje efektivitu práce. Vestavěný algoritmus fuzzy logiky zajišťuje vysokou přesnost a automaticky umisťuje signál do středu obrazovky, což výrazně usnadňuje analýzu.

Cyfrowy oscyloskop na tle jasnego pomieszczenia z ekranem pokazującym żółty i niebieski przebieg fal.

Ochrana proti poškození
Osciloskop využívá vestavěné moduly přepěťové ochrany do 400 V, které zabraňují náhodnému poškození přístroje při měření vysokonapěťových signálů, a to i v případě, že sonda není nastavena na režim 10X. Díky tomu můžete bezpečně testovat silové a vysokonapěťové obvody.

Cyfrowy oscyloskop ustawiony pod kątem na czarnym tle z ekranem pokazującym sygnały w żółtym i niebieskim kolorze.

Ukládání a export dat
Sonda FNIRSI 1013D nabízí interní paměť o velikosti 1 GB, která umožňuje uložit až 1 000 snímků a 1 000 sad průběhů. To umožňuje rychle ukládat výsledky měření jedním dotykem a exportovat je přes USB do počítače pro další analýzu. Funkce správce průběhů umožňuje prohlížet náhledy uložených průběhů, přibližovat je, mazat a analyzovat kurzorem přímo na přístroji - podobně jako v galerii chytrého telefonu, což zvyšuje pohodlí při správě dat.

Cyfrowy oscyloskop stojący na szarym tle z wyświetlaczem pokazującym dwa przebiegi sygnałów.

Pokročilé funkce spouštění
Osciloskop nabízí celou sadu režimů spouštění - automatický, jednoduchý a normální. Toto uspořádání umožňuje testovat náhlé pulzní signály zapalování, signály infračerveného dálkového ovládání nebo sinusové signály v závislosti na zvoleném režimu, což z přístroje činí univerzální diagnostický nástroj. Můžete také nastavit spouštěcí hranu (vzestupnou/spádovou) a spouštěcí kanál, což vám umožní přesně zachytit fragmenty signálu, které vás zajímají.

Cyfrowy oscyloskop leżący na szarym tle z widocznymi portami, pokazujący przebiegi sygnałów na ekranie.

Součástí dodávky je:
Přenosný osciloskop FNIRSI 1013D s dotykovou obrazovkou.
Sonda (100 MHz)
USB nabíječka
Uživatelská příručka


Výrobce FNIRSI
Model 1013D
Počet kanálů 2
Velikost LCD displeje 7 palců
Rozlišení LCD 800 x 480
Technologie zobrazení TFT
Šířka pásma 100 MHz
Vzorkovací frekvence 1 GSa/s
Nejvyšší testovací napětí 1X: 40 V
10X: 400 V
Kurzor Poloha XY
Spouštěč Y
Režim rolování Podporované
Automatické nastavení jedním tlačítkem Podporováno
Ukládání tvaru vlny 1000 snímků + 1000 průběhů
Správce vlnových forem Podporované stránky
Přesnost napětí ± 2%
Doba nárůstu < 3 ns
Hloubka paměti 240 Kbit
Vstupní odpor 1 M?
Citlivost 50 mV ~ 500 V
Časová základna 50 s ~ 10 ns
Režim spouštění Jednoduché / normální / automatické
Spouštěcí hrana Vzestupná / Sestupná
Spojení STŘÍDAVÝ / STEJNOSMĚRNÝ PROUD
Přesnost frekvence ±0,01%
Parametry Celkem 12 typů
Baterie Lithiová s kapacitou 6000 mAh
Provozní doba 4 hodiny
Rozšíření Export přes USB
Nabíjení USB-C 5V 2A/3A/4A
Rozměry 184 x 124 x 50 mm
