EPEVER DR1206-DDS

Podrobný popis

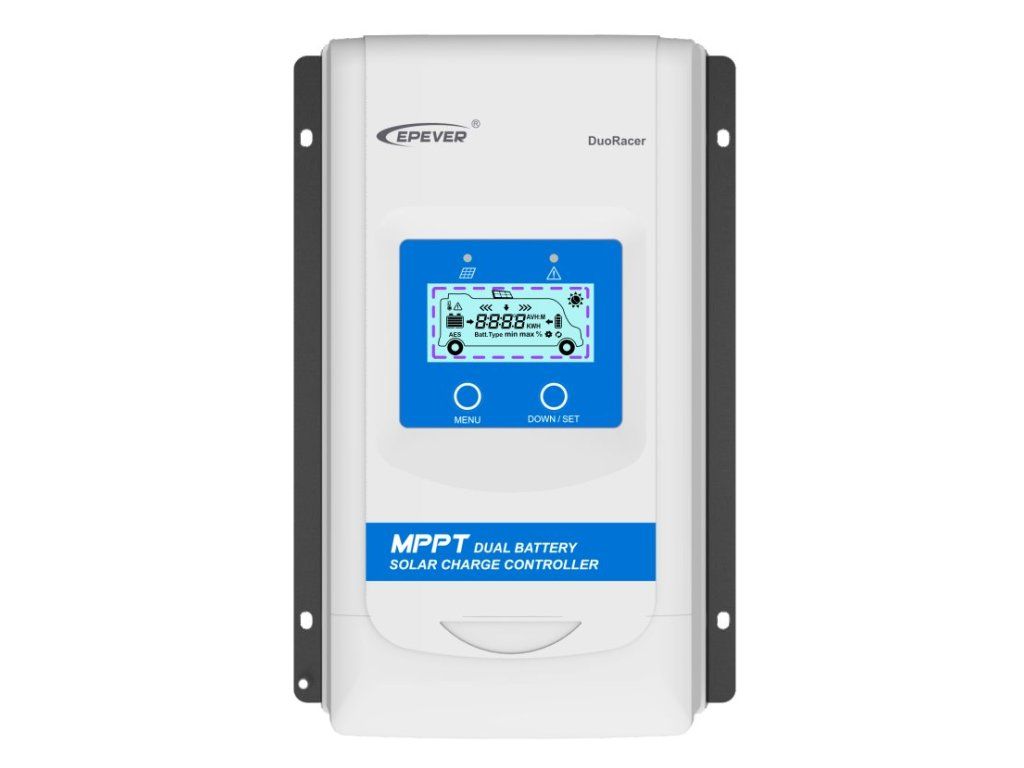

EPEVER DR1206-DDS

Regulátor MPPT radu DuoRacer je určený na nabíjanie dvoch batérií vhodných pre karavany, lode atď. Napätie panelu do 60 V a maximálny nabíjací prúd 10 A, batéria 12/24 V, FV max. 130/260 Wp.



Regulátor nabíjania DuoRacer MPPT je určený na nabíjanie dvoch batérií - palubnej a štartovacej (zobrazené nižšie ako BATT1 a BATT2) v solárnom systéme. Tento regulátor podporuje niekoľko typov hlavných batérií (BATT1) vrátane uzavretých, gélových, zaplavených, LiFePO4 a Li-NiCoMn batérií, ktoré sú vhodné pre obytné vozidlá, karavany, lode atď. Zariadenie automaticky zisťuje systémové napätie štartovacej batérie (BATT2) a po splnení podmienok batériu dobíja.

Riadiaca jednotka pracuje ako invertor, to znamená, že dokáže spracovať vyššie vstupné napätie a nižší prúd na nižšie napätie (zvýšiť prúd) s vysokou účinnosťou. Môžeme teda použiť takmer akýkoľvek solárny panel.
Solárny regulátor DuoRacer je vybavený najnovšou technológiou MPPT (Maximum Power Point Tracking) - sledovanie maximálneho bodu výkonu so sofistikovaným sledovacím algoritmom, pri ktorom solárny modul pracuje pri ideálnom napätí, ktoré solárny modul dokáže vyrobiť pri najvyššom dostupnom výkone. V porovnaní s bežným regulátorom PWM zvyšuje technológia MPPT účinnosť nabíjania približne o 30 %.
Maximálny nabíjací výkon batérie tohto modelu je 10 A, čo zodpovedá výkonu panela 130 Wp, ak máte 12 V batériu, alebo 260 Wp, ak máte 24 V batériu. V prípade, že panel bude poskytovať vyšší výkon, potom ho regulátor obmedzí len na jeho nominálny maximálny výkon. Výkon fotovoltických panelov nesmie byť vyšší ako 1,5-násobok menovitého výkonu regulátora - t. j. 190 Wp alebo 390 Wp!

Solárne panely môžete zapojiť do série, ale ich výstupné napätie naprázdno, označované ako Voc, nesmie nikdy prekročiť hodnotu napätia naprázdno Voc 60 V - prekročenie tejto hodnoty trvalo poškodí regulátor (tu treba vziať do úvahy, že napätie solárneho panelu sa zvyšuje s klesajúcou teplotou okolia a hodnota Voc uvedená v parametroch solárneho panelu je pri teplote 25 °C). Preto neodporúčame, aby hodnota uvedeného Voc prekročila 45 V)

Hlavné funkcie:
- Technológia sledovania bodu maximálneho výkonu s extrémne vysokou rýchlosťou sledovania a účinnosťou sledovania viac ako 99,5 %.
- Pokročilý algoritmus riadenia MPPT na minimalizáciu straty rýchlosti MPP a časovej straty.
- Širší rozsah pracovného napätia MPP na zlepšenie využitia fotovoltického modulu.
- Automatické riadenie nabíjania a funkcia obmedzenia nabíjacieho prúdu (BATT1).
- Vysoká kvalita a nízka poruchovosť komponentov ST, TI a Infineon na zabezpečenie životnosti výrobku.
- Digitálne riadenie obvodu adaptívneho trojstupňového režimu nabíjania na zvýšenie životnosti BATT1.
- Typ BATT1 možno nastaviť pomocou LED/LCD.
- Ak sa dlhší čas nenabíja a fotovoltické pole má nízke napätie (PV
- 100 % nabíjanie a vybíjanie v rámci rozsahu prevádzkových teplôt.
- Riadiaci signál AES pre autochladničku.
- Štandardný protokol Modbus a komunikačný port RS485 (5 V, 200 mA).

Zabudovaná funkcia displeja:
Napätie BATT1 ' Prúd BATT1 ' Max. napätie BATT1 ' Min. napätie BATT1 ' Teplota BATT1 ' Typ batérie BATT1 ' Napätie BATT2 ' Prúd BATT2 ' Max. napätie BATT2 ' Min. napätie BATT2 ' Napätie PV



Na diaľkovom displeji MT11 (voliteľné príslušenstvo, nie je súčasťou dodávky) dodávkového vozidla sa môžu zobrazovať rôzne prevádzkové údaje a informácie o poruchách systému. Informácie možno zobraziť na podsvietenom LCD displeji, tlačidlá sa ľahko ovládajú a číselný displej je ľahko čitateľný.



ZÁKLADNÉ ŠPECIFIKÁCIE

Menovitý nabíjací výkon: 130 W (12 V) alebo 260 W (24 V)
Menovité napätie batérie 1: 12/24 V DC
Menovité napätie batérie 2: 12/24 V DC alebo auto
Rozsah vstupného napätia batérie: 8,5 až 32 V
Typ batérie: uzavretá (predvolená) / gélová / zaplavená / LiFePO4 / Li-NiCoMn / užívateľská
Menovitý nabíjací prúd: 10 A
Maximálne napätie otvoreného obvodu PV: 60 V (46 V pri cca 25 °C)
Účinnosť konverzie: max. 97,4 %
Rozmery: 227,2 x 143 x 58,1 mm
Hmotnosť: 0,8 kg

Ak sa vyžaduje prepojenie s komunikačnými modulmi, musí sa použiť upravený prepojovací kábel s označením CC-RJ45-3.81-150U.
Zapojenie vodičov do konektora pre ovládače DuoRacer je nasledovné:


Aplikácia Windows
Aplikácia pre Android
